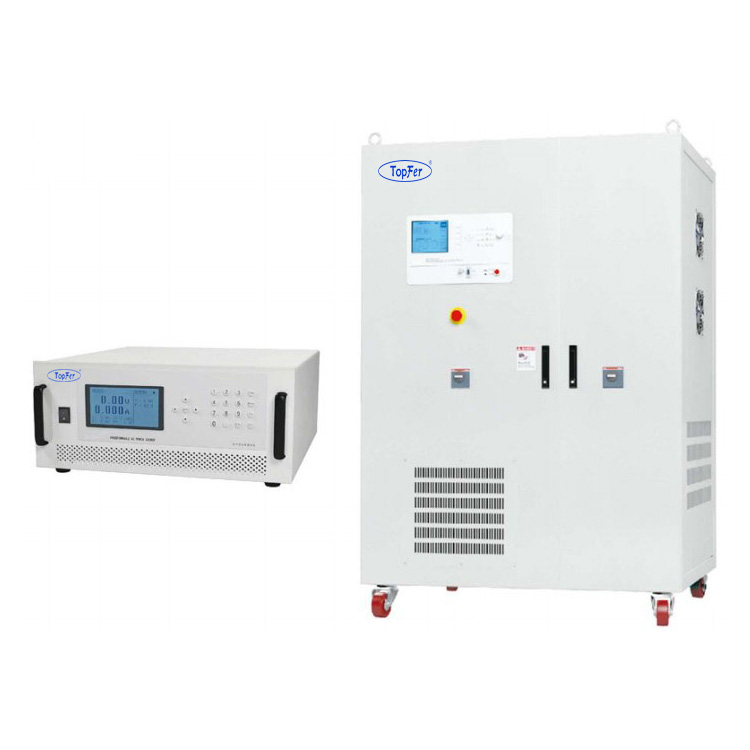

型號：TPAI系列
類別：智能測量儀器
TPAI系列單相輸出大功率可編程交流電源供應器規格表：
型號 Model | TPAI-1100 | TPAI-1150 | TPAI-1200 | TPAI-1300 | TPAI-1500 | TPAI-11000 | TPAI-11500 | |||||
容量 Power | 10KVA | 15KVA | 20KVA | 30KVA | 50KVA | 100KVA | 150KVA | |||||
制作方式Working | SPWM | |||||||||||
輸入INPUT | ||||||||||||
相數Phase | 1φ2W | 3φ4W | ||||||||||
電壓Voltage | 220V±15% | 380V±15% | ||||||||||
頻率Frequency | 47Hz - 63Hz | |||||||||||
輸出OUTPUT | ||||||||||||
相數Phase | 1φ2W | |||||||||||
相電壓Voltage | 低檔0-150.0VAC/高檔0-300.0VAC 自動擋AUTO | |||||||||||
最大電流 Max Current | L=120V | 84A | 125A | 168A | 250A | 420A | 840A | 1250A | ||||
H=240V | 42A | 62.5A | 84A | 125A | 210A | 420A | 625A | |||||
頻率Frequency | 45.00-120.0Hz（40.00-500.0Hz，10.00-1000Hz需定制） | |||||||||||
LED顯示 Display | 電壓Vrms、電流Arms、頻率Fre、功率Wattage、功率因數PF、峰值電流AP | |||||||||||
電源穩壓率 Line Regulation | 0.1% | |||||||||||
負載穩壓率Load Regulation | 1% | |||||||||||
波形失真 T.H.D | 2% （純阻性負載） | |||||||||||
穩定時間 stability Time | 2ms | |||||||||||
頻率穩定度Frequency Regulation | 0.01% | |||||||||||
電壓解析度 Voltage Resolution | 0.1V | |||||||||||
頻率解析度Frequency Resolution | <100Hz 0.01Step，>100Hz0.1Step | |||||||||||
分辨率 Resolution | 1W | |||||||||||
電流解析度Current Resolution | 0.01A | 1A | ||||||||||
測量精確度 | 電壓Voltage | 0.5%FS+5dgt | ||||||||||
電流Current | 0.5%FS+5dgt | |||||||||||
功率Wattage | 0.5%FS+5dgt | |||||||||||
頻率Frequency | 0.01%FS+5dgt | |||||||||||
設定精確度 | 電壓Voltage | 0.2%FS | ||||||||||
頻率Current | 0.1%FS | |||||||||||
存儲組數Memory | 共9組，每組可記憶電壓、頻率值 | |||||||||||
可程組數 Progrannable | 共30組，每組可運行電壓、頻率、上升時間、運行時間 | |||||||||||
通訊接口 Interface | RS232、(RS485、GPIB選購） | |||||||||||
限流設定 I-LIM Set | 0-Max Current | |||||||||||
輸入方式 Input | 接線排 | |||||||||||
輸出方式 Output | 接線排 | |||||||||||
保護Protection | 過流Over Current 過溫 Over Temp 過載Over Load 短路Short Circuit | |||||||||||
冷卻方式 cooling | 風扇冷卻 |
| ||||||||||
重量(Kg) | 80KG | 120KG | 150KG | 250KG | 400KG | 600KG | 6800KG | |||||
體積 | 430W×765H×550D | 800W×1550H×650D | 700W×1350H×1400D | 900W×1730H×1610D | ||||||||
運行環境Environment | 溫度Temperature | 0-40℃（室外-20+50℃需定制） | ||||||||||
環境Environment | 10-90%RH | |||||||||||
TPAI系列單相輸出大功率可編程交流電源供應器規格表：
型號 Model | TPAI-1100 | TPAI-1150 | TPAI-1200 | TPAI-1300 | TPAI-1500 | TPAI-11000 | TPAI-11500 | |||||
容量 Power | 10KVA | 15KVA | 20KVA | 30KVA | 50KVA | 100KVA | 150KVA | |||||
制作方式Working | SPWM | |||||||||||
輸入INPUT | ||||||||||||
相數Phase | 1φ2W | 3φ4W | ||||||||||
電壓Voltage | 220V±15% | 380V±15% | ||||||||||
頻率Frequency | 47Hz - 63Hz | |||||||||||
輸出OUTPUT | ||||||||||||
相數Phase | 1φ2W | |||||||||||
相電壓Voltage | 低檔0-150.0VAC/高檔0-300.0VAC 自動擋AUTO | |||||||||||
最大電流 Max Current | L=120V | 84A | 125A | 168A | 250A | 420A | 840A | 1250A | ||||
H=240V | 42A | 62.5A | 84A | 125A | 210A | 420A | 625A | |||||
頻率Frequency | 45.00-120.0Hz（40.00-500.0Hz，10.00-1000Hz需定制） | |||||||||||
LED顯示 Display | 電壓Vrms、電流Arms、頻率Fre、功率Wattage、功率因數PF、峰值電流AP | |||||||||||
電源穩壓率 Line Regulation | 0.1% | |||||||||||
負載穩壓率Load Regulation | 1% | |||||||||||
波形失真 T.H.D | 2% （純阻性負載） | |||||||||||
穩定時間 stability Time | 2ms | |||||||||||
頻率穩定度Frequency Regulation | 0.01% | |||||||||||
電壓解析度 Voltage Resolution | 0.1V | |||||||||||
頻率解析度Frequency Resolution | <100Hz 0.01Step，>100Hz0.1Step | |||||||||||
分辨率 Resolution | 1W | |||||||||||
電流解析度Current Resolution | 0.01A | 1A | ||||||||||
測量精確度 | 電壓Voltage | 0.5%FS+5dgt | ||||||||||
電流Current | 0.5%FS+5dgt | |||||||||||
功率Wattage | 0.5%FS+5dgt | |||||||||||
頻率Frequency | 0.01%FS+5dgt | |||||||||||
設定精確度 | 電壓Voltage | 0.2%FS | ||||||||||
頻率Current | 0.1%FS | |||||||||||
存儲組數Memory | 共9組，每組可記憶電壓、頻率值 | |||||||||||
可程組數 Progrannable | 共30組，每組可運行電壓、頻率、上升時間、運行時間 | |||||||||||
通訊接口 Interface | RS232、(RS485、GPIB選購） | |||||||||||
限流設定 I-LIM Set | 0-Max Current | |||||||||||
輸入方式 Input | 接線排 | |||||||||||
輸出方式 Output | 接線排 | |||||||||||
保護Protection | 過流Over Current 過溫 Over Temp 過載Over Load 短路Short Circuit | |||||||||||
冷卻方式 cooling | 風扇冷卻 |
| ||||||||||
重量(Kg) | 80KG | 120KG | 150KG | 250KG | 400KG | 600KG | 6800KG | |||||
體積 | 430W×765H×550D | 800W×1550H×650D | 700W×1350H×1400D | 900W×1730H×1610D | ||||||||
運行環境Environment | 溫度Temperature | 0-40℃（室外-20+50℃需定制） | ||||||||||
環境Environment | 10-90%RH | |||||||||||
